Prueba CPT para estudios geotécnicos y suelo
El CPT es un método de ensayo in situ que permite caracterizar el subsuelo sin extracción directa de muestras físicas, mediante la penetración hidráulica de un cono instrumentado que mide parámetros clave del suelo de forma continua y digital.
Descripción

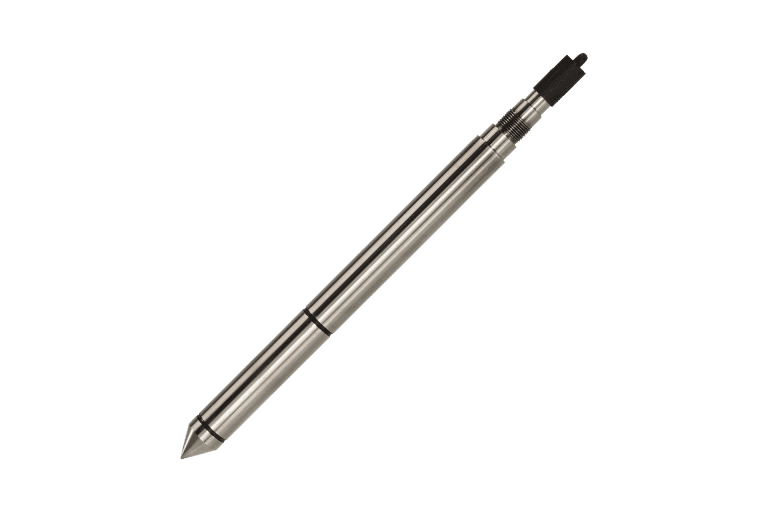

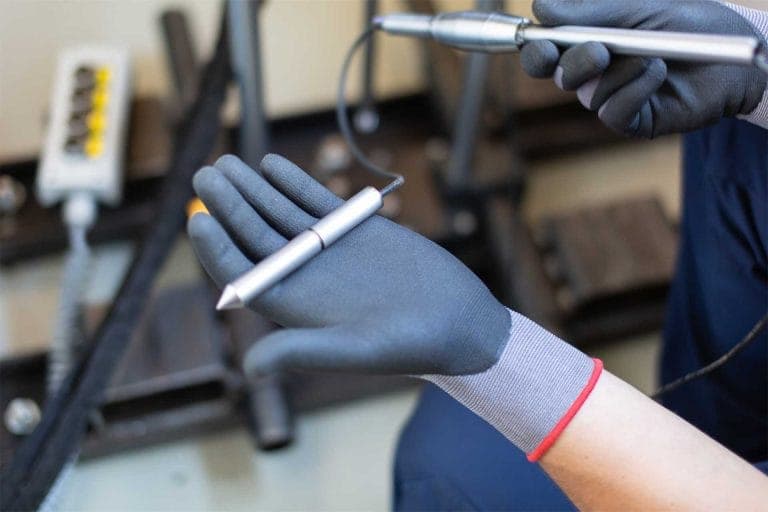

Este dispositivo registra parámetros dieléctricos como: Conductividad eléctrica del suelo: hasta 500 mS/m, útil para detectar arcillas, arenas, sales o suelos contaminados. Constante dieléctrica: entre 1 y 80, lo que permite inferir presencia de agua, humedad relativa o contaminantes como hidrocarburos. Contenido de humedad: entre 0 y 100 %, sin necesidad de muestreo físico. Los datos se obtienen mediante dos electrodos aislados, montados directamente detrás de un cono CPT de 15 cm² o con punta dummy en alternativa. El módulo utiliza la masa del suelo como material dieléctrico correlacionado, permitiendo obtener información estratigráfica, fisicoquímica y ambiental en una sola prueba.
¿Para qué sirve?
- Estudios de intrusión salina en zonas costeras y acuíferos (Atlántico, Magdalena, La Guajira)
- Evaluación de suelos contaminados por hidrocarburos o residuos industriales
- Modelación de la estratigrafía en zonas heterogéneas (Valle del Cauca, sabanas, y LLanos)
- Correlación con datos sísmicos, piezométricos y gamma para levantar modelos geoambientales integrados
- Proyectos bajo normativas como Resolución 0668 de 2016, NTC 4933, INV E-204 e ISO 22476-1
Características
- Parámetro Rango / Capacidad
- Conductividad. Hasta 500 mS/m
- Constante dieléctrica 1–80
- Contenido de humedad 0–100 %
- Compatibilidad CPT 15 cm² eléctricos / dummy tip
- Electrodos 2 unidades aisladas, inmersas en el módulo
Especificaciones
1. Medición directa de conductividad eléctrica (hasta 500 mS/m) Permite identificar suelos arcillosos, contaminados o con altos niveles de sales. Es clave para estudios en zonas con intrusión salina, acuíferos costeros o áreas industriales. 🔹 2. Determinación de constante dieléctrica (1 a 80) Ofrece un indicador indirecto de la presencia de humedad, agua libre, hidrocarburos o contaminantes. Útil para modelar la capacidad de retención de agua y procesos de migración de contaminantes. 🔹 3. Evaluación de humedad relativa del suelo (0–100 %) Mejora el análisis de zonas saturadas, potencial de infiltración y dinámica de flujo en subsuelo. Permite relacionar capas de contenido acuoso con datos piezométricos o sísmicos. 🔹 4. Integración sin pérdida de productividad El módulo se instala directamente detrás del cono CPT de 15 cm² y opera durante el empuje estándar. No requiere pausas ni afectación del ritmo de campaña, manteniendo eficiencia y continuidad operativa. 🔹 5. Compatible con otras extensiones CPT Puede combinarse con módulos sísmico, gamma-ray o geomagnético en una sola secuencia. Esto permite generar un perfil geoambiental completo y trazable, ideal para trabajos exigentes.
